Entschlüsselung der Spezifikationen: Eine Grundlage von Leistungsfähigkeit

Der COM40T4M46ULX basiert auf einem aktiven Anzeigebereich mit einer Diagonale von 4 Zoll und verwendet eine transmissive TFT-LCD-Struktur. Sein definierendes Merkmal ist die Auflösungskonfiguration von 480 (RGB) x 800 Pixeln, die eine hochformatige WVGA-Auflösung ergibt. Dieses Seitenverhältnis und die Pixeldichte sind besonders bedeutend: Sie bieten einen längeren Bildschirm, der ideal für moderne Menünavigationen, Textanzeigen und gestraffte Benutzeroberflächen ist – wie sie üblicherweise in professionellen Handwerkzeugen, medizinischen Monitoren und tragbaren POS-Systemen zu finden sind.

Grundsätzlich verwendet es eine RGB-Streifenanordnung und unterstützt typischerweise eine 24-Bit-parallele RGB-Schnittstelle. Dies gewährleistet eine robuste Farbtiefe und direkte Kompatibilität mit vielen Mainstream-Mikroprozessoren und Displaycontrollern. Das Modul integriert eine eingebaute LED-Hintergrundbeleuchtungseinheit – oft mit einstellbarer Helligkeit – um Sichtbarkeit unter verschiedenen Lichtverhältnissen zu gewährleisten. Das Verständnis dieser Kernspezifikationen ist der erste Schritt, um seine zielgerichtete Designphilosophie zu schätzen, die scharfe Details in einem kompakten, hochformatigen Format priorisiert.

Leistungsüberprüfung: Lesbarkeit, Farbgebung und Reaktionszeit

Technische Spezifikationen erzählen nur einen Teil der Geschichte – die Leistung in realen Anwendungen ist von entscheidender Bedeutung. Die Auflösung von 480x800 Pixeln auf einem 4-Zoll-Bildschirm ergibt eine hohe Pixeldichte, was zu scharfem Text und flüssigen Grafiken ohne sichtbare Pixelung führt. Dies ist für Anwendungen entscheidend, bei denen Datenintegrität und Lesbarkeit unverhandelbar sind – wie z. B. in Diagnosegeräten oder Messinstrumenten.

Die Farbleistung, die von der Treiber-IC und der Konfiguration abhängt, bietet typischerweise einen zufriedenstellenden Farbumfang für industrielle und instrumentelle Anwendungsfälle. Die Reaktionszeit des LCD-Panels ist so konstruiert, dass Unschärfen bei dynamischem Inhalt minimiert werden – obwohl sie eher für Benutzeroberflächenaktualisierungen als für Hochgeschwindigkeitsvideos optimiert ist. Ein zentraler Leistungaspekt ist der Betrachtungswinkel: Unterstützt durch die TFT-Technologie ermöglicht er eine konsistente Bildqualität auch bei schrägem Betrachten – eine häufige Anforderung in gemeinsam genutzten oder handgehaltenen Umgebungen.

Energieeffizienz und Robustheit für anspruchsvolle Umgebungen

Für tragbare und batteriebetriebene Geräte ist der Energieverbrauch eine kritische Designbeschränkung. Das COM40T4M46ULX-Modul wurde mit Effizienz im Blick entworfen. Die LED-Hintergrundbeleuchtung ist der Hauptstromverbraucher, und ihr Strom kann oft über eine PWM-(Pulse-Width-Modulation)-Steuerung moduliert werden. Dies ermöglicht es Entwicklern, Helligkeit und Akkulaufzeit fein abzustimmen. Das LCD-Panel selbst verfügt über eine relativ niedrige Betriebsspannung.

Ebenso wichtig ist seine Robustheit. Das Modul ist so konstruiert, dass es Vibrationen, Temperaturschwankungen und potenzielle mechanische Belastungen standhält, die bei Feldoperationen auftreten können. Sein Betriebstemperaturbereich ist typischerweise für kommerzielle und erweiterte industrielle Klassen spezifiziert – dies gewährleistet Zuverlässigkeit von einem kontrollierten Labor bis zu einem Outdoor-Umfeld. Diese Kombination aus energieeffizientem Design und Umgebungsresistenz macht es zu einer robusten Wahl für mobile Datenterminals, Automobilinstrumententafeln und Outdoor-Instrumente.

Integrationsarchitektur und Schnittstellenüberlegungen

Die erfolgreiche Integration des COM40T4M46ULX in ein Produkt erfordert ein klares Verständnis seines Integrationspfads. Das Modul ist eine vollständige Submontage, die normalerweise das LCD-Glas, den Treiber-IC, die Hintergrundbeleuchtung und ein Touchpanel (falls spezifiziert) umfasst. Dies vereinfacht das Design, indem es die Anzahl der diskreten Komponenten reduziert, die ein Entwickler beschaffen und qualifizieren muss.

Die primäre Schnittstelle ist der parallele RGB-Datenbus, der eine sorgfältige PCB-Verdrahtung für Signalintegrität erfordert. Designer müssen auch Ressourcen für die Hintergrundbeleuchtungsversorgung und -steuerung sowie für die Kommunikation mit dem Touchcontroller (z. B. I2C oder SPI) bereitstellen. Darüber hinaus umfasst die mechanische Integration eine präzise Montage, um Spannungen auf das Glas zu vermeiden, sowie eine ordnungsgemäße Abdichtung, falls es in Umgebungen mit Schutzanforderungen eingesetzt wird. Eine gut geplante Integrationsstrategie minimiert Risiken und beschleunigt die Markteinführungszeit.

Zielanwendungsbereiche: Wo dieses Display glänzt

Die einzigartige Kombination aus Hochformat, hoher Dichte und kompakter Größe lenkt den COM40T4M46ULX auf bestimmte vertikale Anwendungsbereiche:

Tragbare medizinische Geräte：Patientenmonitoren, Diagnosescanner und Handanalysatoren profitieren von der scharfen Darstellung von Grafiken und numerischen Daten.
Industrielle Handterminals：Für Inventarverwaltung, Logistik und Außendienst bietet der Bildschirm klare Menüs, Formulare und Barcodedisplays.
Mensch-Maschine-Schnittstellen (HMIs)：Als kompaktes Steuerpanel für eingebettete Systeme, Kioske oder Smart-Home-Controller.
Automobil- und Avionik-Zusatzdisplays：Für Rücksitzen-Entertainment, Instrumentencluster oder Navigation in platzbeschränkten Kabinen.
High-End-Consumer-Traggeräte：Spezialisierte Handinstrumente, fortschrittliche Fernbedienungen oder tragbare Spielsysteme.

Wettbewerbsumfeld und Auswahlkriterien

Auf dem Markt für 4-Zoll-Displays gibt es Alternativen mit unterschiedlichen Auflösungen (z. B. 480x272, 800x480 Querformat) und Technologien (wie IPS für breitere Betrachtungswinkel). Der COM40T4M46ULX schafft sich eine Nische mit seiner hochformatigen WVGA-Auflösung. Bei der Displayauswahl müssen Ingenieure Faktoren über die Kosten hinaus abwägen: die Notwendigkeit des längeren Seitenverhältnisses für die Benutzeroberfläche, die erforderliche Pixeldichte, die Schnittstellenkompatibilität und die Zuverlässigkeit des Lieferanten.

Ortustech positioniert dieses Modul als ausgewogene Lösung, die in seiner Größenklasse eine Premiumauflösung mit nachgewiesener Integrationsunterstützung bietet. Die endgültige Wahl hängt letztendlich davon ab, ob das Benutzerinteraktionsmodell und die Informationsarchitektur der Anwendung besser durch ein Hochformat bedient werden. Für Arbeitsabläufe mit scrollbaren Listen, Formularen oder vertikaler Datenpräsentation stellt dieses Modul im Vergleich zu generischen quadratischen oder querformatigen Bildschirmen eine überzeugende, optimierte Lösung dar.

Häufig gestellte Fragen (FAQs)

F: Wie groß ist der physische aktive Anzeigebereich?
A: Der aktive Anzeigebereich hat eine Diagonale von 4 Zoll. Die genauen Abmessungen in Millimetern sind im Datenblatt verfügbar.
F: Enthält dieses Modul einen Touchscreen?
A: Es wird üblicherweise mit optionalen resistiven oder kapazitiven Touchpanel-Overlays angeboten. Die genaue Modellendung (z. B. COM40T4M46ULX-XX) gibt den Touchtyp an.
F: Welcher Schnittstellentyp wird für das Display verwendet?
A: Die primäre Schnittstelle ist eine parallele RGB-Schnittstelle (konfigurierbar auf 24/18/16 Bit). Einige Varianten bieten möglicherweise MIPI oder LVDS an.
F: Wie hoch ist die typische Betriebsspannung?
A: Die Logikschnittstelle arbeitet typischerweise mit 3,3 V, während die Spannung für die LED-Hintergrundbeleuchtung variiert (z. B. 3,3 V, 5 V oder höher) und einen Konstantstromtreiber erfordert.
F: Ist das Modul für den Outdoor-Einsatz bei Sonnenlicht geeignet?
A: Da es sich um ein transmissives Design handelt, erfordert die Lesbarkeit bei direkter Sonneneinstrahlung eine Helligkeitsversion der Hintergrundbeleuchtung und potenziell eine antiglare-Oberflächenbehandlung.
F: Wie lang ist die erwartete Lebensdauer der Hintergrundbeleuchtung?
A: LED-Hintergrundbeleuchtungen haben typischerweise eine sehr lange Lebensdauer – oft mit einer Bemessungslebensdauer von 50.000 Stunden oder mehr bei Standardhelligkeit.
F: Gibt es Treiberboards oder Evaluierungskits?
A: Ja, Ortustech und Drittanbieter bieten oft Controllerboards und Kits an, um das Prototyping und Testen zu vereinfachen.
F: Kann die Ausrichtung per Software von Hochformat auf Querformat geändert werden?
A: Ja, dies wird jedoch durch den Displaytreiber oder den Grafikcontroller des Host-Prozessors verwaltet – nicht durch das Modul selbst.
F: Welche Dateiformate werden für die Produktion benötigt?
A: Sie benötigen Gerber-Dateien für die PCB, ein CAD-Modell für die mechanische Passform und das detaillierte Produktdatenblatt mit Pinbelegung.
F: Wie vergleicht es sich mit einem 4-Zoll-Display mit 480x272 Auflösung?
A: Der COM40T4M46ULX bietet fast dreimal so viele vertikale Pixel (800 vs. 272), wodurch erheblich mehr Informationen auf dem Bildschirm dargestellt werden und die Details deutlich schärfer sind.

Fazit

Das Ortustech COM40T4M46ULX 4-Zoll-TFT-LCD-Modul zeichnet sich als spezialisierte Lösung aus, die auf Klarheit und vertikale Informationsdichte ausgelegt ist. Seine Auflösung von 480x800 Pixeln in einem kompakten Formfaktor deckt eine eindeutige Lücke im Markt für eingebettete Displays: Es schließt die Lücke zwischen einfachen Bildschirmen und High-End-Smartphone-Displays für professionelle und industrielle Anwendungen.

Diese Analyse zeigt, dass sein Wert nicht nur in seinen Pixeln liegt, sondern in seinem ganzheitlichen Leistungspaket – das Lesbarkeit, integrationsfreundliche Architektur und Umgebungsrobustheit kombiniert. Für Produktentwickler, die auf tragbare medizinische Geräte, fortschrittliche Handterminals oder jede Benutzeroberfläche abzielen, bei der ein langer, scharfer Bildschirm die Nutzbarkeit verbessert, stellt der COM40T4M46ULX eine strategisch kluge Wahl dar. Letztendlich ist die Auswahl dieses Moduls eine Entscheidung, um eine überlegene Informationspräsentation innerhalb eines streng definierten physischen und operativen Rahmens zu priorisieren.

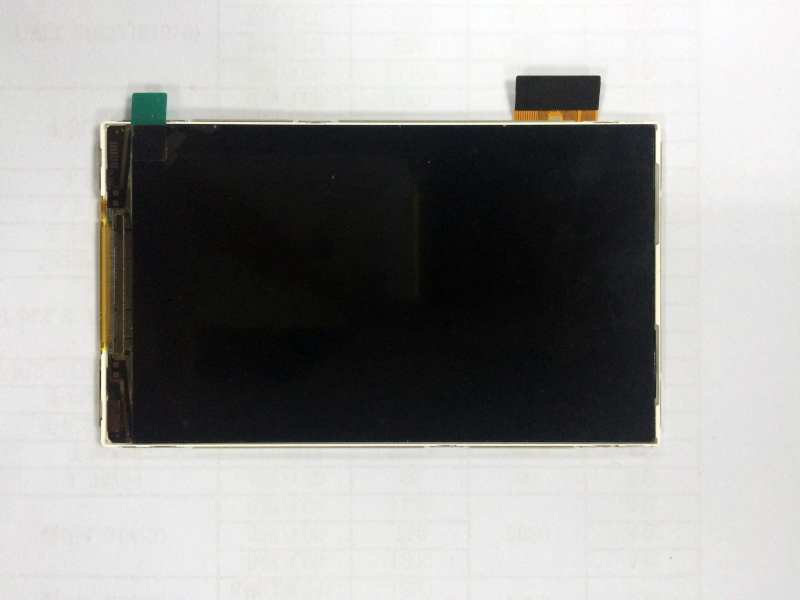

COM40T4M46ULX Ortustech 4 "TFT-LCD-Bildschirm 480*800 Anzeige
